路燈遠程控制器:不用直接接觸路燈開關,使用手機或電腦端對路燈進行遠距離(無限距離)的控制,無需下載APP,直接使用微信掃描控制器上的二維碼,進入小程序即可直接控制。

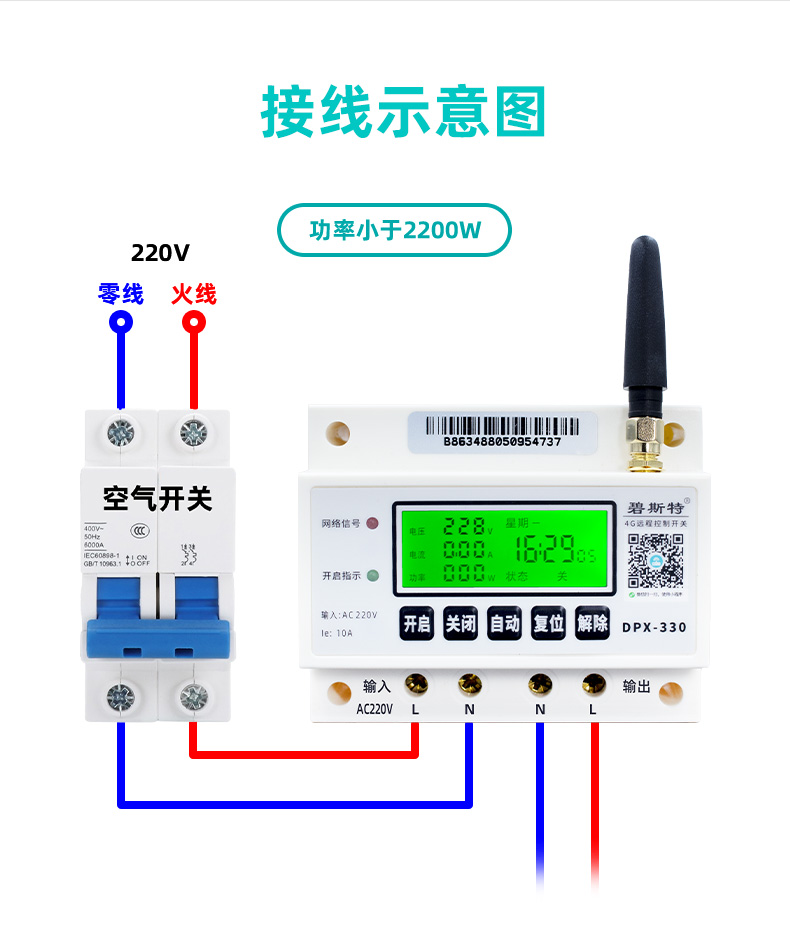

用智能路燈控制器控制單臺路燈,或者多臺路燈,總功率小于2200W:
1.220V市電接入空氣開關,空氣開關接出火零線,接入智能路燈控制器的進線口。
2.路燈開關的進線接在路燈遠程控制器的出線口。

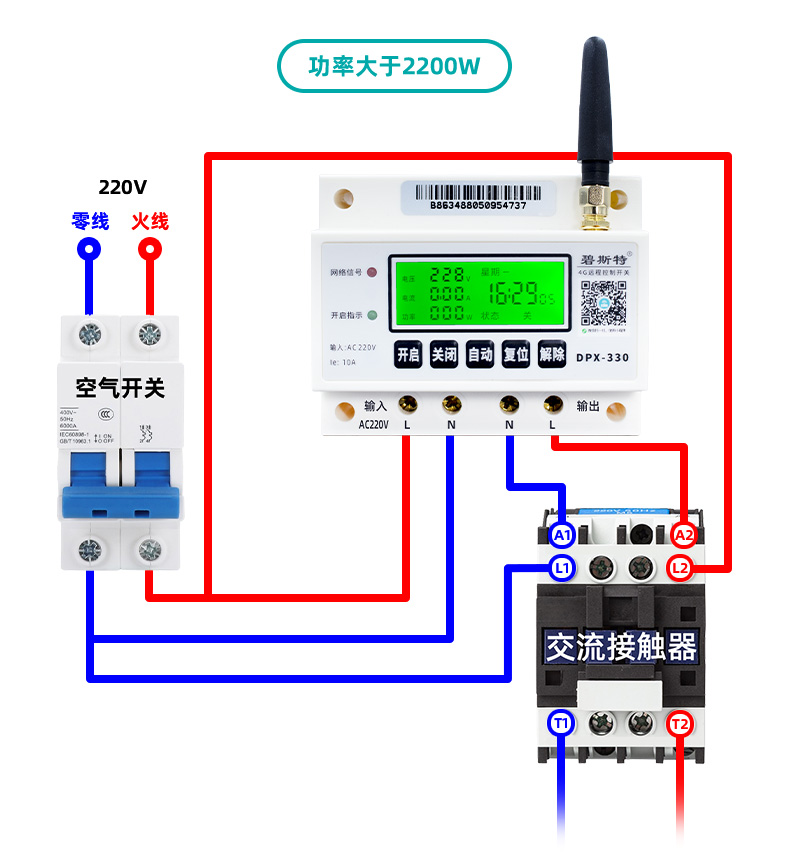

用智能路燈控制器控制一條街或者一片區(qū)域的路燈的總開關,總功率大于2200W時,需要添加交流接觸器:
1.220V市電接入空氣開關,空氣開關接出火零線,接入路燈遠程控制器的進線。
2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。
3.智能路燈控制器的出線端子連接到交流接觸器的A1、A2上。
4.路燈總開關的火零線連接在交流接觸器的T1和T2上。
